冷库安装-冷库排管的分类及安装示意

发表时间:2020-10-14 22:23

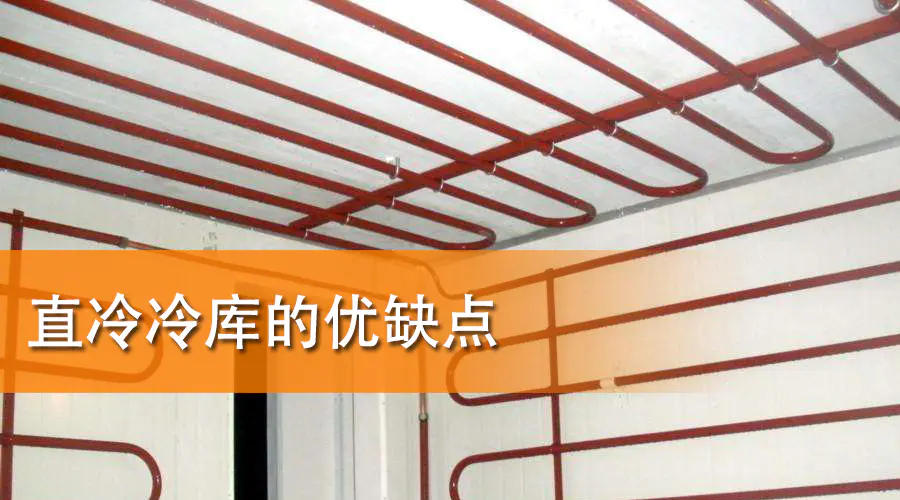

和其他常见的排管冷库大致可以分为2大类,一类是传统的钢管排管冷库,某种冷库蒸发器的排管是采用无。缝钢管作为冷库蒸发器。另一类是采用铝合金排管作为冷库蒸发器。

20200321

1,换热效率高

铝材制冷能力好,配置合理,换热能力提高20%,管内制冷剂的蒸发温度和库内温度温差小,蒸发温度增高,压缩机能效比增加,减少,节能效果显着。

2,结构设计合理

同样长度的铝排管的内部长度是钢排管的1.5倍,外长度是钢排管的2.5倍,其内容积是钢排管的四分之一,制冷剂用量少,较早的钢排节省2/3,节省系统运行成本。同样大小的冷库,铝排管只需配置顶排能够满足要求,而钢排还需配置墙壁排管。从对流传热方式讲,顶排最合理,对流换热效率最高。

3,重量

单位蒸发面积的铝排重量是钢排的六分之一。因此安装方便,支护成本降低。

4,性价比

铝排传热系数在-40℃〜0℃蒸发温度下K≈9〜14w / m2·℃,钢排管传热系数在-40℃〜0℃蒸发温度下K≈8〜13w / m2·℃另外,从铝材成本及先进压铸工艺等综合成本看,铝排单位面积价格高于钢排管但是铝排管性能大大高于钢排管,总体成本铝排要连续钢排,因此选择铝排是较理想的方案。



总上所述,单位蒸发面积的铝排成本要高于钢排,但是从降低幅度,节能30%的长远性讲,其性能大大提高钢排。

冷库配铝排简易计算方法

1、50m3以下,高3米以下的:底面积的2-2.5倍。

2、50m3-100m3底面积的2倍。

3、100-300m3:底面积的1.8倍。

4、300-500m3:按每立方0.5m2计算。

5、500-1000m3:按每立方0.45m2计算。

6、1500-2000m3:按每立方0.4m2计算。

钢排管:

①加工U型弯头,集管和支架。②安装上下交错排管。③排管组对与焊接。④吹污,试压与刷漆。
